تفاصيل المنتج:
شروط الدفع والشحن:
|
| عرض: | 230 ملم | ملعب كورة قدم: | 48 مم |
|---|---|---|---|
| حلقة الوصل: | 68 | الطول الإجمالي: | 3360 مم |
| مواد: | المطاط والصلب | ||
| تسليط الضوء: | ,,undercarriage rubber tracks |
||

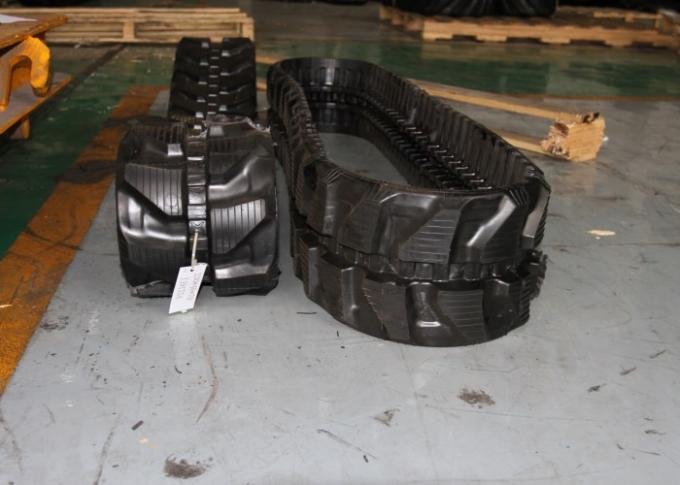

المسارات المطاطية للحفارات الصغيرة / لوادر انزلاقية التوجيه (230 * 48 * 68)
الحجم: width230mm * pitch48mm * 68links
الطول الكلي: 3360mm
الوزن: 60.9kg
نموذج قابل للتكيف:
| نموذج | الحجم الأصلي |
| TB16 (MAXIMA) | 230X48X68 |
| SWE15 (SUNWARD) | 230X48X68 |
| SWE15S (SUNWARD) | 230X48X68 |
| SWE17 (SUNWARD) | 230X48X68 |
| SWE17S (SUNWARD) | 230X48X68 |
| SWE18A (SUNWARD) | 230X48X68 |
| TB016S / LSA (TAKEUCHI) | 230X48X68 |
| TB215R (TAKEUCHI) | 230X48X68 |
| TB216 (TAKEUCHI) | 230X48X68 |
| SWE17B (SUNWARD) | 230X48X68 |
مواصفات
1). مسار المطاط المستمر
2). النوع التقليدي أو المسار المطاطي القابل للتبديل
3). الضمان: ضمان سنة واحدة في ظل الاستخدام العادي
4). النوع التقليدي والتبادل
5). أوامر تصنيع المعدات الأصلية من أنظمة المسار كاملة هي موضع ترحيب
6). تتوفر مجموعة شاملة من أنظمة مسارات المجنزرة المطاطية القياسية
7). تتوفر الهياكل السفلية والقواعد لمجموعة واسعة من الآلات
8). التطبيق: حفارة مصغرة ، بلدوزر ، قلابة ، رافعة مجنزرة ، رافعة مجنزرة ، الزاحف
سيارة الناقل ، الآلات الزراعية ، رصف والآلات الخاصة الأخرى
9). الضمان: 12 شهرا
10). شهادة: ISO9001: 2000
مسار المطاط المستمر يعني أن الفولاذ داخل المطاط في عملية متماسكة مما يعني عدم وجود وصلة لحام بين الفولاذ. مقارنة مع مسار المطاط المشترك ، مسار المطاط المستمر لديه بعض مزايا الأداء على النحو التالي:
1: قوة الشد جيدة
إن إطار المسار المطاطي المتواصل هو من خلال سلك فولاذي واحد ، والذي يوفر قوة شد موحدة مما يزيد من طول الشد في المسار بأكمله.
2: انخفاض استطالة
بسبب الهيكل المستمر للمسار ، فإن السلك الفولاذي الصلب يصعب ممدوده بحيث يعطي المسار استطالة منخفضة جدا.
3: جيد القدرة على عدم الانزلاق لسلك الفولاذ الداخلي
إن السلك الفولاذي تحت الهيكل المستمر يجبر على التوحيد خلال عملية التصنيع مما يجعل السلك الفولاذي الداخلي يتمتع بقدرة جيدة على مقاومة الانزلاق أثناء عمل مسار المطاط.
4: بعد مستقر للملعب
يضمن الهيكل المتواصل انخفاض الإطالة للمسار المطاطي مما يجعل أبعاد الملعب أكثر ثباتًا.
5. أسلاك الفولاذ ليس من السهل كسر
يمكن أن يوفر الهيكل المستمر قوة شد موحدة لسلك الفولاذ الداخلي مما يجعل من الصعب كسر أسلاك الفولاذ وتظهر على سطح المسار المطاطي.
المعلمات:
| عرض الحجم * الملعب | حلقة الوصل | ا | ب | C | د | F | نمط | توجيه |
| 130 * 72 | 29-40 | 23 | 64.5 | 28 | 28 | 15 | AF1 | A2 |
| 150 * 60 | 32-40 | 22 | 64 | 22.5 | 24.5 | 15 | AC | A2 |
| 150 * 72 | 29-40 | 23 | 64 | 23 | 23 | 15 | AC | A2 |
| 170 * 60 | 30-40 | 19 | 57 | 22 | 22 | 13 | CE | A1 |
| 180 * 60 | 30-40 | 23.5 | 64 | 21 | 21.5 | 15 | صباحا | A1 |
| 180 * 72 | 31-43 | 25 | 68 | 29 | 29 | 15 | BK | A2 |
| 180 * 72K | 32-48 | 20 | 61 | 22 | 19.5 | 17 | BB1 | B2 |
| B180 * 72 | 31-43 | 23 | 66 | 30 | 29 | 15 | BB1 | B2 |
| H180 * 72 | 30-50 | 23 | 64 | 27 | 26 | 17 | BK | A2 |
| 190 * 60 | 30-40 | 23.5 | 64 | 21 | 21.5 | 14 | صباحا | A1 |
| 190 * 72 | 31-41 | 21 | 68 | 27.5 | 26.5 | 15 | BF | A2 |
| 200 * 72 | 34-47 | 23 | 76 | 28.5 | 26.5 | 18 | BB1 | A2 |
| 200 * 72K | 37-47 | 21 | 69 | 29.5 | 29 | 18 | بي ام | A2 |
| Y200 * 72 | 40-52 | 24 | 64 | 28.5 | 29.5 | 12 | BK | A2 |
| 230 * 48 | 60-84 | 24 | 72 | 24 | 25 | 21 | BI | B1 |
| 230 * 48K | 60-84 | 24 | 66 | 21 | 20 | 19 | BI | B2 |
| 230 * 72 | 42-56 | 24 | 82 | 30 | 26 | 18 | AF1 | A2 |
| 230 * 72K | 42-56 | 20 | 69 | 29.5 | 28 | 16 | BD | A2 |
| 230 * 96 | 30-48 | 25 | 68 | 23.5 | 25.5 | 22 | BE | B1 |
| 230 * 101 | 30-36 | 25 | 74 | 22.5 | 29 | 19 | BO | B1 |
| 250 * 47K | 84 | 23 | 70 | 24 | 20 | 22 | BD | B2 |
| 250 * 48.5K | 80-88 | 24 | 66 | 21 | 20 | 19 | CA | B2 |
| 250 * 52.5K | 72-78 | 26 | 81 | 23 | 25 | 25 | BA | B2 |
| 250 * 52.5 | 72-78 | 29 | 72 | 23 | 25 | 21 | BI | B1 |
| 250 * 72 | 47-57 | 24 | 82 | 30 | 26 | 18 | AF1 | A2 |
| B250 * 72 | 34-60 | 23 | 64 | 29 | 22 | 10 | CI | A2 |
| B250 * 72B | 34-60 | 23 | 78 | 29 | 26 | 16 | AB | B2 |
| 250 * 96 | 35-38 | 25 | 70 | 20 | 19 | 22 | BB1 | B2 |
| 250 * 109 | 35-38 | 40 | 89 | 24.5 | 14 | 20 | CG | B1 |
| 260 * 55.5K | 74-80 | 31 | 80 | 21.5 | 27 | 24 | CA | B2 |
| Y260 * 96 | 38-41 | 25 | 68 | 23 | 25.5 | 22 | AB | B1 |
| 260 * 109 | 35-39 | 30 | 84 | 24 | 29 | 15 | AB | B1 |
| E280 * 52.5K | 70-88 | 29 | 84 | 27 | 26 | 22 | BI | B2 |
| 280 * 72 | 45-64 | 25 | 78 | 29.5 | 26 | 22 | AL | A2 |
| Y280 * 106K | 35-42 | 30 | 80 | 27.5 | 28 | 20 | AB | B2 |
| 300 * 52.5N | 72-98 | 30 | 82 | 25 | 18 | 20 | BI | B1 |
| 300 * 52.5W | 72-92 | 43 | 96 | 22 | 23 | 22 | BE | B1 |
| 300 * 52.5K | 70-84 | 29 | 84 | 27 | 26 | 22 | BI | B2 |
| 300 * 52.5KW | 72-92 | 40 | 92 | 25 | 24 | 22 | BI | C1 |
| E300 * 52.5K | 70-88 | 29 | 84 | 27 | 26 | 22 | BI | B2 |
| KB300 * 52.5 | 72-92 | 40 | 90 | 24.5 | 24.5 | 22 | BI | C1 |
| KB300 * 52.5N | 72-98 | 30 | 82 | 23 | 20 | 25 | BI | B1 |
| JD300 * 52.5N | 72-98 | 30 | 80 | 23.5 | 22 | 22 | BI | B1 |
| 300 * 53K | 80-96 | 31 | 88 | 25 | 19.5 | 21 | BI | B2 |
| 300 * 55 | 70-88 | 29 | 86 | 25.5 | 27.5 | 23 | BI | B1 |
| 300 * 55.5K | 76-82 | 31 | 82 | 22 | 27 | 21.5 | CA | B2 |
| 300 * 71K | 72-76 | 42 | 106 | 23 | 24 | 40 | BD | B2 |
| 300 * 72 | 36-40 | 23 | 75 | 40 | 34 | 18 | BK | A2 |
| BA300 * 72 | 36-46 | 26 | 76 | 29 | 27 | 19 | AF1 | A2 |
| 300 * 109N | 35-42 | 29 | 82 | 27 | 28 | 25 | BE | B1 |
| 300 * 109W | 35-44 | 38 | 90 | 26 | 29 | 24 | BB1 | B1 |
| K300 * 109 | 37-41 | 27 | 85 | 23.5 | 27.5 | 20 | AB | B2 |
| 300 * 109WK | 35-42 | 40 | 90 | 24.5 | 14 | 23 | CG | B1 |
| 320 * 52.5 | 72-98 | 30 | 83 | 23.5 | 18 | 21 | BI | B1 |
| 320 * 54 | 70-84 | 29 | 80 | 23 | 21 | 20 | AB | B1 |
| B320 * 55K | 70-88 | 30 | 82 | 25 | 30 | 23 | BE | B2 |
| Y320 * 106K | 39-43 | 31 | 80 | 26 | 27 | 24 | AB | B2 |
| 350 * 52.5 | 70-92 | 40 | 94 | 22.5 | 19 | 30.5 | BE | B1 |
| E350 * 52.5K | 70-88 | 29 | 84 | 27 | 26 | 22 | BI | B2 |
| 350 * 54.5K | 80-86 | 40 | 92 | 23.5 | 22.5 | 23 | ميلادي | B2 |
| B350 * 55K | 70-88 | 30 | 82 | 25 | 30 | 23 | BE | B2 |
| 350 * 56 | 80-86 | 39 | 89 | 25.5 | 16.5 | 20.5 | قبل الميلاد | B1 |
| 350 * 75.5K | 74 | 37 | 98 | 24.5 | 25 | 25 | CA | C2 |
| 350 * 108 | 40-46 | 40 | 90 | 24.5 | 14 | 25 | CG | B1 |
| 350 * 109 | 41-44 | 40 | 92 | 26 | 20 | 25 | BO | B1 |
| Y370 * 107K | 39-41 | 38 | 94 | 25.5 | 28 | 23.5 | AB | B2 |
| 400 * 72.5N | 70-80 | 38 | 100 | 26 | 24 | 25 | AF3 | B1 |
| 400 * 72.5W | 68-92 | 51 | 108 | 26 | 24 | 25 | BI | B1 |
| Y400 * 72.5K | 72-74 | 28 | 86 | 30 | 24.5 | 25 | AF3 | C2 |
| KB400 * 72.5K | 68-76 | 37 | 94 | 24 | 26 | 23.5 | BA | B2 |
| 400 * 72.5KW | 68-92 | 46 | 112 | 24 | 23.5 | 25 | BI | B2 |
| 400 * 74 | 68-76 | 38 | 100 | 25.5 | 29.5 | 24 | BH2 | B1 |
| 400 * 75.5K | 74 | 39 | 100 | 25 | 26 | 25 | CA | C2 |
| Y400 * 107K | 46 | 38 | 89 | 27 | 25 | 25 | AB | C2 |
| K400 * 142 | 36-37 | 27 | 87 | 34 | 27 | 29 | CF | C2 |
| 400 * 144 | 36-41 | 47 | 98 | 27 | 11 | 30 | CF | B1 |
| Y400 * 144K | 36-41 | 35 | 126 | 29.5 | 26 | 25 | BE | B2 |
| 450 * 71 | 76-88 | 42.5 | 115 | 29.5 | 17 | 30 | BE | B1 |
| DW450 * 71 | 76-88 | 44 | 114 | 31 | 27 | 25 | BD | B1 |
| 450 * 73.5 | 76-84 | 42 | 118 | 31 | 34 | 28 | CG | B1 |
| 450 * 76 | 80-84 | 48 | 122 | 30.5 | 31.5 | 26 | BI | B1 |
| 450 * 81N | 72-80 | 42 | 117 | 26 | 24 | 27 | BE | B1 |
| 450 * 81W | 72-78 | 58 | 140 | 29 | 32 | 30 | BI | B1 |
| KB450 * 81.5 | 72-80 | 42 | 110 | 31.5 | 27.5 | 26 | BD | B1 |
| K450 * 83.5 | 72-74 | 42 | 112 | 24.5 | 25 | 28 | BI | B1 |
| Y450 * 83.5K | 72-74 | 38 | 113 | 24 | 27 | 26 | CA | B2 |
| K450 * 163 | 38 | 38 | 114 | 27 | 28 | 30 | AB | B2 |
| 485 * 92W | 74 | 62 | 142 | 34 | 33 | 30 | BE | B2 |
| K500 * 71 | 72-76 | 41 | 106 | 23 | 24 | 42 | BE | B2 |
| 500 * 92 | 72-84 | 48 | 130 | 27 | 26 | 29 | BI | B1 |
